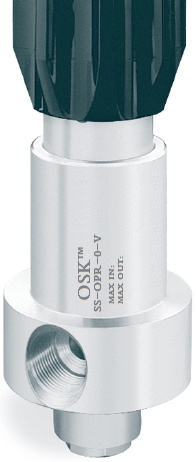

OPR液體大流量活塞傳感式減壓調壓閥
技術數據 v 最大進口壓力:4000 psig(27 6bar) v 壓力控制范圍:0至250 psig(17.2bar) 0至500 psig(34.5bar) 0至1000 psig(68.9bar) 10至1500 psig(103bar) v 工作溫度:-23℃(-10℉)至230℃(446℉) v 安全的測試壓力:1.5倍的最大進口進口壓力 v 流量系數(Cv):1.8和1.0 v 孔口:3/4 in.NPT內螺紋進口、出口 1/4 in.NPT內螺紋壓力表接口 v 重量:2.2 kg v 適用于氣體和液體,廣泛應用于實驗室、分析測試儀器、流程控制工業、集中供氣系統、石油石化工業等領域。 |  |
|
|
|
|
|
|
結構材料 |
| 壓力控制及代碼表 |
| O形圈密封材質及代碼表 |
結構元件 | 元件材料 |
| 壓力等級及代碼 | 壓力控制范圍(出口壓力) |
| 密封材質 | 代碼 | 額定溫度 |
手輪/蓋 | 尼龍 |
| 0 | 0至250 psig(17.2 bar) |
| O形圈 | ℃ |
閥桿 | 316 SS |
| 1 | 0至500 psig(34.5bar) |
| 氟橡膠 | V | -23至190 |
推力滾子軸承 | 硬化碳鋼 |
| 2 | 0至1000 psig(68.9 bar) |
| 乙丙橡膠 | E | -45至121 |
量程彈簧 | SWP-A |
| 3 | 10至1500 psig(103bar) |
| 丁腈橡膠 | N | -30至121 |
閥體 | 316 SS |
|
|
|
| 氫化丁腈橡膠 | H | -40至121 |
活塞缸/活塞 |
|
|
|
| 全氟橡膠 | J | -20至230 |
O形圈密封 | 標配氟橡膠(V) |
|
|
|
|
|
|
|
提升閥芯 | 316 SS |
|
|
|
|
|
|
|
提升閥芯彈簧 | 304 SS |
|
|
|
|
|
|
|
閥座 | PCTFE/PEEK |
|
|
|
|
|
|
|
閥體密封圈/墊 | RPTFE |
|
|
|
|
|
|
|
提升閥芯減震墊 |
|
|
|
|
|
|
|
潤滑劑 | 二硫化鉬基 |
|
|
|
|
|
|
|
PTFE基 |
|
|
|
|
|
|
|

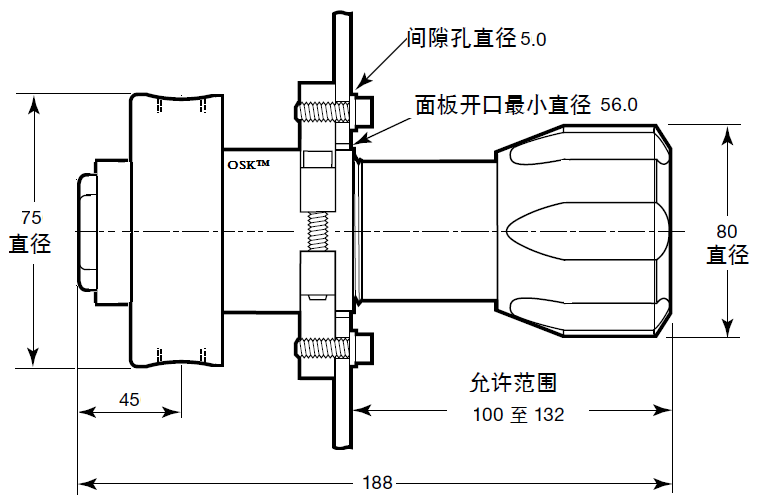

OPR系列尺寸數據和訂購信息
 | 尺寸以mm表示,僅供參考。
尺寸可能會有變動,詳情請咨詢 |
訂購信息
根據工況要求,按照以下所示的順序排列代號即形成HPR系列減壓調壓閥的訂購號。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
SS | -OPR | -0 | -FNT12 | -V | -A | -0 | -C |
1—閥體材料代碼 SS=316 SS 不銹鋼 其他材質參照閥體 材質代碼表 2—閥門類別代碼 OPR=液體大流量活塞傳感式 減壓調壓閥 3—壓力控制代碼 0=0至250 psig 1-3所標示范圍見表 | 4—孔口尺寸代碼 FNT12=3/4NPT內螺紋 其他代碼同連接端口 代碼表所示 5—O形圈材質代碼 V=氟橡膠O形圈 其他代碼見O形圈 材質代碼表 6—孔口配置代碼 A,B,F,G,K, 端口22頁代碼表 | 7—壓力表端口 0=無壓力表 其他形式見壓力表 端口代碼表 8—流量系數代碼 C=Cv 1.8 D=CV 1.0
|
測試
所有OPR系列減壓調壓閥出廠前100%通過氮氣壓力測試和檢驗。依據OSK™標準規范Q/CYSAF001-2016。
清潔和包裝
所有OPR系列減壓調壓閥出廠前100%經過清洗和包裝,依據OSK™標準規范Q/CYSAF001-2016。

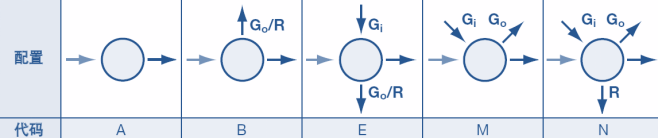

減壓調壓閥孔口配置信息

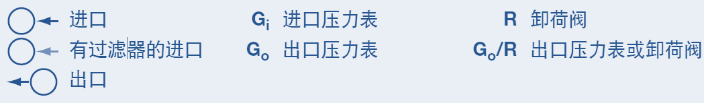

提供OSK™減壓調壓閥訂購信息頁所提示的孔口配置。下列符號指工廠裝配附件中的孔口位置。

注:可以提供具有其它孔口配置的滿足特殊訂單需求的調壓閥。更多信息,請與您當地北京世奧科技技術服務中心或北京世奧科技技術部聯系。
流路方向:從左到右型(OSK™減壓調壓閥推薦流路方向)

流路方向:從右到左型

減壓調壓閥手柄配置信息
OSK™減壓調壓閥標準配置手柄為黑色白底紅字的尼龍球形手柄。見圖左所示。
 | 手柄類型 | 手柄代碼 |
白底紅字尼龍手柄 | 無(標配) |
白底黑字尼龍手柄 | -HP |
白底藍字尼龍手柄 | -BP |
白底綠字尼龍手柄 | -GP |
白底黃字尼龍手柄 | -YP |
白底橙字尼龍手柄 | -OP |
氧氣服務危險性
如要獲得更多有關富氧系統危險性的信息,請參閱北京世奧科技OSK™氧氣系統安全技術報告:Q-SA-J-215-2014。
安全的產品選擇
選擇產品時,必須考慮總體系統設計以保證獲得安全的、無故障的性能。功能、材料兼容性、充分的額定值、正確的安裝、使用和維護是系統設計師和用戶的責任。
