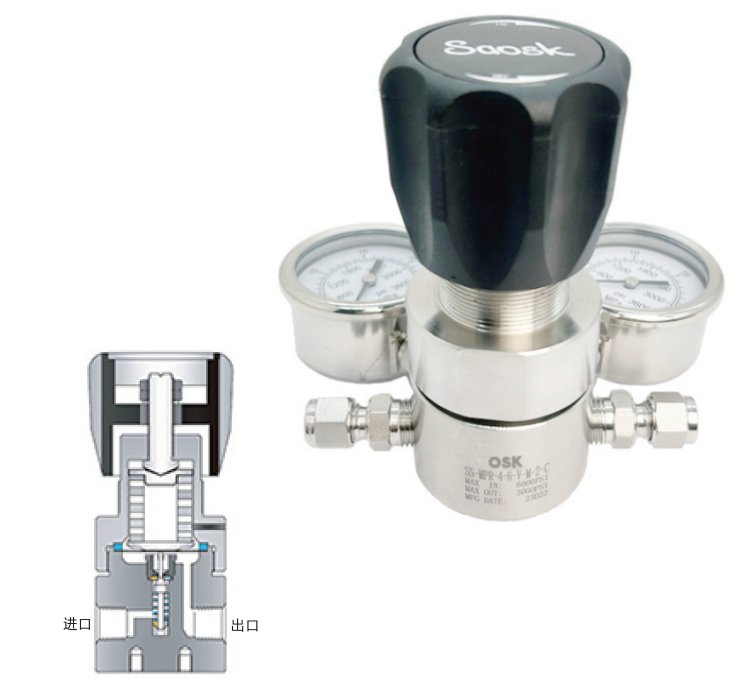

MPR中壓活塞式減壓調壓閥

MPR系列是一種緊湊型活塞式調壓閥，具有優異的準確度、靈敏度和設定壓力穩定性。

MPR系列可提供最高3000psig（207 bar）的壓力控制調節。

技術數據

• 最大進口壓力：6000psig（413 bar）

壓力控制范圍：              0至250 psig（17.2bar）              0至500 psig（34.5bar）              0至1000 psig（69bar）              0至1500 psig（103bar）              0至3000 psig（207bar） 工作溫度：-23℃（-10℉）至80℃（176℉）PCTFE閥座 安全的測試壓力：1.5倍的最大進口進口壓力

• 流量系數（Cv）：0.06和0.24（詳見流量圖）

• 孔口：1/4 in.NPT內螺紋進口、出口和壓力表接口標配墻式安裝方式，可選擇面板安裝形式

• 重量：1.0 kg

• 適用于氣體和液體，廣泛應用于實驗室、分析測試儀器、流程控制工業、集中供氣系統、石油石化工業等領域。

37℃（100℉）時流量數據表 (僅供參考)	結構材料
	結構元件	元件材料
	手輪/蓋	尼龍
	閥桿	H59
	量程彈簧	SWP-A
	彈簧墊	H59/H62
	閥蓋	316 SS
	閥體
	金屬膜片
	提升閥芯
	提升閥芯彈簧	304 SS
	閥座	PCTFE
	閥體密封圈/墊	PTFE
	提升閥芯減震墊
	潤滑劑	二硫化鉬基
		PTFE基

注：減壓調壓閥流量圖所顯示的說明了出口流量與出口控制壓力的變化關系。此表僅僅是在特定的實驗環境中得出的曲線。如要獲得更多有關減壓調壓閥的流量—壓力信息，請參閱北京世奧科技OSK™減壓閥流量—壓力曲線技術說明：Q-SA-J-265-2014。

MPR系列尺寸數據和訂購信息

尺寸以mm表示，僅供參考。尺寸可能會有變動，詳情請咨詢

訂購信息

根據工況要求，按照以下所示的順序排列代號即形成HPR系列減壓調壓閥的訂購號。

壓力控制及代碼表

測試

所有MPR系列減壓調壓閥出廠前100%通過氮?dú)鈮毫�測試和檢驗。依據OSK™標準規范Q/CYSAF001-2016。

清潔和包裝

所有MPR系列減壓調壓閥出廠前100%經過清洗和包裝，依據OSK™標準規范Q/CYSAF001-2016。
